PIEGATURA LAMIERE
PARCO MACCHINE
PIEGATRICI TRUMPF SERIE 5000
Le TruBend Serie 5000 sono le piegatrici Trumpf di maggior successo nel mondo.
Dalla programmazione all'attrezzaggio alla piega in sé con queste macchine la produttività è imbattibile.
Caratteristiche innovative quali la traslazione controllata della tavola inferiore e il registro posteriore a 6 assi consentono la più completa libertà di applicazione.
La precisione è la loro forza...
queste macchine grazie alla tecnologia di azionamento a 4 cilindri, alla bombatura a controllo CNC e 2 DIFFERENTI SISTEMI DI CONTROLLO DELL'ANGOLO ACB ottengono la massima precisione fin dal primo pezzo.
Inoltre con i servo motori del sistema di azionamento "On Demand Drive" è possibile lavorare ad una straordinaria velocità (fino a 220 mm/s) mantenendo sorprendete silenziosità ed efficienza energetica.

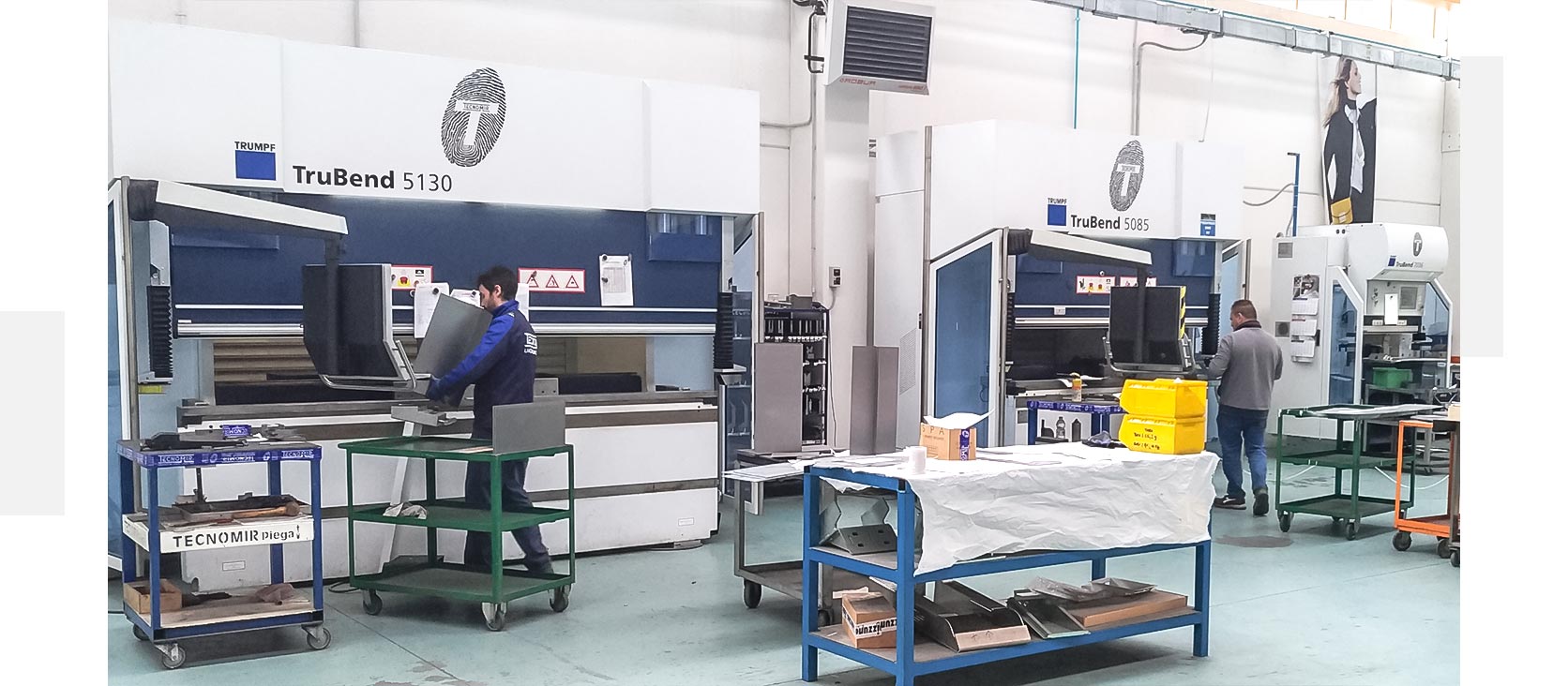

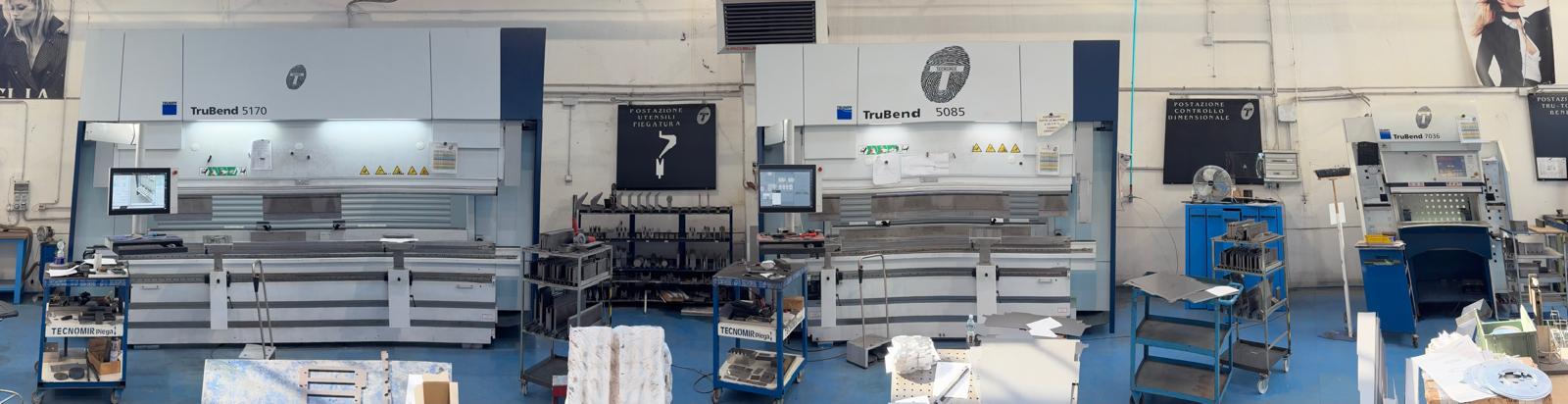

TECNOMIR all’interno del proprio parco macchine vanta ben due piegatrici (con caratteristiche differenti) dell’ultima generazione di questa fantastica Serie permettendo la piegatura di particolari lunghi fino a 3 metri:
MACCHINA PIEGATRICE
TruBend 5085 B23
+ 2 CONTROLLI DELL'ANGOLO ACB
FORZA DI PRESSIONE | 850 kN |
LUNGHEZZA DI PIEGATURA | 2210 mm |
VELOCITÀ MAX. DI PIEGATURA | 25 mm/s |
VELOCITÀ RAPIDA | 220 mm/s |
SBRACCIO | 420 mm |
INTERFACCIA D'UTENZA | Touchpoint TruBend |
ALTEZZA UTILE DI INGOMBRO PER VERSIONE INGRANDITA | 615 mm |
PASSAGGIO LIBERO DEL MONTANTE | 1750 mm |
DIMENSIONI | LUNGHEZZA 3020 mm LARGHEZZA 1800 mm ALTEZZA 2375 mm |
MACCHINA PIEGATRICE
TruBend 5130
+ 2 CONTROLLI DELL'ANGOLO ACB
FORZA DI PRESSIONE | 1300 kN |
LUNGHEZZA DI PIEGATURA | 3230 mm |
VELOCITÀ MAX. DI PIEGATURA | 25 mm/s |
VELOCITÀ RAPIDA | 220 mm/s |
SBRACCIO | 420 mm |
INTERFACCIA D'UTENZA | Touchpoint TruBend |
ALTEZZA UTILE DI INGOMBRO PER VERSIONE INGRANDITA | 615 mm |
PASSAGGIO LIBERO DEL MONTANTE | 2690 mm |
DIMENSIONI | LUNGHEZZA 3980 mm LARGHEZZA 1800 mm ALTEZZA 2375 mm |
PIEGATRICI TRUMPF SERIE 7000 ELETTRICA
La TruBend 7036 è l’esempio perfetto di affiatamento tra uomo e macchina.
Le alte velocità ed i valori di accelerazione uniti alle ottimali condizioni lavorative
assicurano una produttività da fuoriclasse per i particolari di ridotte dimensioni.
Il motore COMPLETAMENTE ELETTRICO Torque, ad azionamento diretto
(senza meccanismi di trasmissione e con un momento di torsione elevato ad un numero minimo di giri)
unito alla leggerezza dei registri in fibra di carbonio, permettono posizionamenti velocissimi
ottenendo tempi di piegatura nettamente ridotti.
L’errore di piegatura è inoltre ridotto ai minimi…
La presenza di un proiettore laser della linea di piega sulla lamiera consente all’operatore di tenere costantemente monitorato il corretto posizionamento del pezzo.
MACCHINA PIEGATRICE
TruBend 7036
ELETTRICA
FORZA DI PRESSIONE | 360 kN |
LUNGHEZZA DI PIEGATURA | 1020 mm |
PASSAGGIO LIBERO DEL MONTANTE | 932 mm |
APERTURA UTILE | 295 mm |
SBRACCIO | 150 mm |
INTERFACCIA D'UTENZA | Sistema di comando touch |
DIMENSIONI | LUNGHEZZA 1805 mm LARGHEZZA 1330 mm ALTEZZA 2380 mm |
CONTROLLO DEGLI ANGOLI ACB
ACB LASER
Il sistema ACB LASER di TRUMPF effettua la lettura e correzione dell’apertura dell’angolo senza contatto: due dispositivi (che traslano su binari al di sotto del piano utensili) effettuano la misurazione in simultanea con apposite telecamere delle linee laser proiettate sulla superficie inferiore della lamiera in fase di piega.
ACB WIRELESS
Il sistema ACB WIRELESS attraverso la posizione di dischi testatori con sensori a contatto integrati nell’utensile superiore riconosce automaticamente l’apertura dell’angolo in fase di piega comunicando alla piegatrice la correzione da apportare per raggiungere l’apertura dell’angolo esatta.
PUNTI DI FORZA ACB LASER
- Particolari ambiti di impiego: - Angoli acuti e aperti - Grandi spessori - Grandi raggi
- Non si spreca tempo per l'attrezzaggio
- Facile da usare
- Impiego di utensili speciali
- Massima qualità delle superfici
PUNTI DI FORZA ACB WIRELESS
- Particolari ambiti di impiego: - Lembi corti - Superfici riflettenti - Giunzioni poste all'interno
- Pieghe veloci su stazione
- Misurazione veloce di più punti
- Non ci sono profili d'interferenza
- Approccio conveniente alla misurazione degli angoli
TRUTOP BOOST - TECZONE BEND
All’interno del TRUTOPS BOOST (recentissimo programma TRUMPF per l’elaborazione dei file 3D) disponiamo anche del modulo aggiuntivo TECZONE BEND attraverso il quale siamo in grado di elaborare il programma di piegatura oltre che da bordo macchina anche dall’ufficio tecnico.
La possibilità di creare il programma di piegatura a monte della produzione offre molteplici vantaggi tra i quali il rilevamento di eventuali collisioni in fase di piega ancor prima di eseguire il taglio laser.
Inoltre il piegatore all’arrivo delle lamiere avrà già presente sulla macchina un programma di piegatura ad hoc elaborato con la sequenza delle pieghe più idonea e l’indicazione degli utensili da utilizzare.
